Deskrizzjoni tal-magna

Il-magna li tifforma l-armar tal-walk boardhija magna personalizzata mhux standard.

Jista 'jipproduċi diversi tipi differenti ta' walk board tal-armar bħal użu tal-baħar, użi ta 'kostruzzjoni,

u tipi li ma jiżloqx.

KingReal jista 'jipprovdi magni biex jipproduċu: varjetà ta' ponn tat-tip C u armar tal-flanging toqba mixja

Magni li jiffurmaw il-bord, u l-Marine Koreana magħluqa Welding Scaffolding Walk Board awtomatiku li jifforma linji ta 'produzzjoni.

Scaffolding Walk Board Roll Forming Machine

Karatteristiċi tal-magna

KingReal jipprovdi t-tip C / stil Korean tal-Marine / European-Stil tal-Bini tal-Bini tal-Plank li jifforma

Il-linja ta 'produzzjoni hija tagħmir personalizzat, li jista' jintegra ħafna proċessi meħtieġa għall-produzzjoni

Skond il-bżonnijiet differenti tal-klijenti, bħal dawk li jbiddlu l-materjal awtomatiku, il-qtugħ u l-ittimbrar

Sistemi, u sistemi kumplessi ta 'wweldjar, irbattar, liwi, immaniġġjar u ppakkjar.

Dawn kollha se jġibu valur miżjud enormi biex tiżdied il-kapaċità tal-produzzjoni. It-tagħmir tal-linja ta 'produzzjoni ffurmata kiesaħ

Prodott minnha: Il-materjal tal-materjal irrumblat jinkludi strixxa tal-azzar imdawwar bil-kesħa, strixxa tal-azzar imdawwar bis-sħana, pjanċa tal-pikling

(strixxa tal-azzar), pjanċa tal-azzar bil-kulur (strixxa tal-azzar), strixxa tal-azzar galvanizzata u strixxa tal-istainless steel, eċċ.

Il-magna tal-manifattura tista 'tieħu ħsieb 0. 2mm -12 mm pjanċi tal-metall ħoxnin; l-eżattezza dimensjonali tal-profili prodotti

Jista 'jiġi kkontrollat fi 0. 05mm, li għandu vantaġġi ewlenin fl-industrija domestika.

Speċifikazzjoni Teknika

Kojls tal-materja prima	Q236 Strixxi tal-azzar ħafif coil, materja prima piż tal-kolja inqas minn jew daqs 8t, materja prima ID 460-510 mm jew customize magħmula.
Wisa 'tal-materja prima	230-450 mm ibbażat fuq il-wisa 'tal-Prodotti Finali tal-Armar Plank
Ħxuna tal-materjal	1. 5-2 mm li jista 'jinbidel b'daqsijiet ta' prodotti differenti.
Linja ta 'produzzjoni	Produzzjoni kompletament awtomatika b'kontroll PLC
Irrombla veloċità li tifforma	0-12 m / min aġġustabbli skond il-wisa 'ta' prodotti differenti, għoli eċċ.
Stazzjonijiet li jiffurmaw roll	15-20 stazzjon tar-rombli
Materjali li jiffurmaw rombli	Azzar tal-moffa ta 'kwalità għolja CR12MOV
Metodu tas-sewqan	Drive tal-katina jew reducer gearbox
Qawwa tal-magna	~ 35 kW
Dimensjoni	322.31.8M (LWH)

Struttura tal-magna

Magna li tagħmel il-plank tal-iscaffold kingreal hija magħmula minn tagħmir awtomatiku li ma jitkissrux, alimentatriċi, apparat ta 'livellar, tagħmir ta' l-għalf, apparat ta 'l-ippanċjar kontinwu, magna li tifforma kesħa li tifforma magna prinċipali, apparat cut-to-tul, materjal li jirċievi, kabinett ta' kontroll elettriku u komponenti oħra.

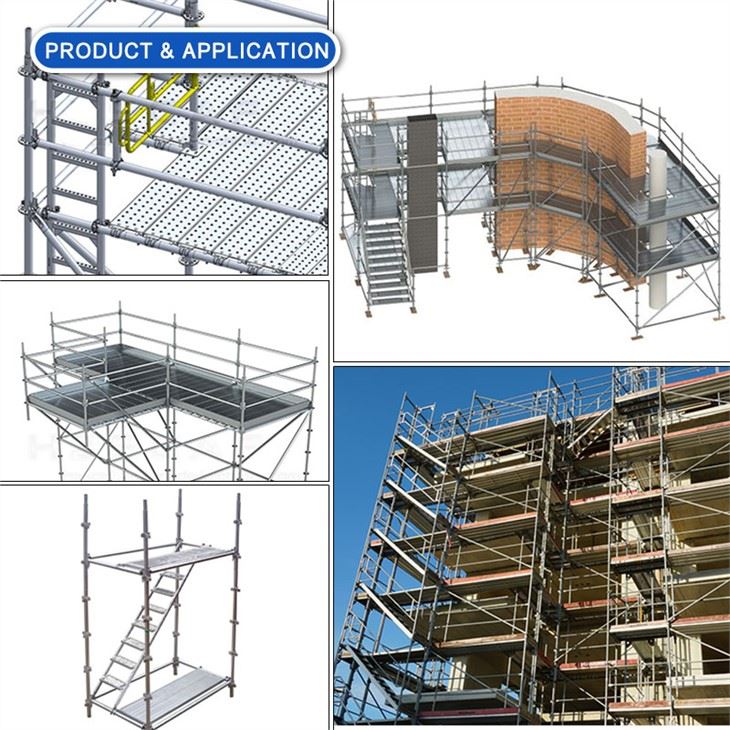

Scaffolding Walk Board Product

Tagħmir tal-produzzjoni tal-pedala tal-azzar galvanizzat

Footboard li tifforma linja ta 'produzzjoni

1. KR160 Pedala Kompożizzjoni u Proċess ta 'Produzzjoni ta' Tagħmir ta 'Molding

1.1 Kompożizzjoni ta 'tagħmir awtomatiku ta' l-ippanċjar / iffurmar (ara dijagramma skematika) (dijagrammi bażiċi speċifiċi huma pprovduti separatament)

1.2 Proċess ta 'Produzzjoni Fluss ta' Pedala Awtomatika Punching / Formazzjoni ta 'Tagħmir

Magna integrata li ma tinħallx u twittija → NC Servo Feeding → Punching ta 'Veloċità Għolja → Preċiżjoni Għolja li tifforma roll COL → Prodotti Qtugħ → Tneħħija

2. Ħarsa ġenerali lejn l-istruttura u l-prestazzjoni tat-tagħmir prinċipali

2.1 Magna integrata li ma tinħallx u twittija

Parametri Tekniċi ta 'Magna li ma tinstabx u livellar:

Wisa 'tal-folja: inqas minn jew daqs 200 mm; ħxuna tal-materjal inqas minn jew daqs 2.5mm;

Id-dijametru ta 'ġewwa tar-roll tal-materjal: φ508mm; L-espansjoni u l-firxa ta 'kontrazzjoni tad-dijametru ta' ġewwa hija 480-520 mm;

Dijametru massimu ta 'barra tar-romblu tal-materjal: φ1200mm; Piż li jġorr: inqas minn jew daqs 4t

Karatteristiċi tal-komponenti

a. L-ixkaffa li ma tinħallx hija integrata mal-magna tal-livellar, li ma tieħu l-ispazju u faċli biex topera. L-apparat ta 'sostenn tad-dijametru varjabbli jintuża biex jiffaċilita t-tagħbija u l-ħatt

b. Il-magna kollha tadotta korp ta 'l-azzar integrali, li għandu struttura solida, operazzjoni stabbli, żona żgħira u ffrankar ta' spazju.

Ċ. Wara li r-romblu jkun ittrattat bis-sħana u mkessaħ għal gradi HRC58, huwa miksi bil-kromju u mbagħad mitħun, li għandu durabilità qawwija.

Footboard li tifforma linja ta 'produzzjoni

2.2 NCF500 Servo Feeder

a. Funzjoni: għalf

b. Karatteristiċi strutturali: immexxija minn mutur servo. It-tmigħ f'diversi stadji: 10 gruppi ta 'tulijiet ta' għalf differenti jistgħu jiddaħħlu, u kull grupp jipprovdi 999 ħinijiet ta 'ttimbrar. Il-wiri LCD Touch huwa konvenjenti biex jinbidel u jistabbilixxi diversi parametri tekniċi. Is-sistema tal-bidu tal-induzzjoni awtomatika hija marbuta mal-punch (tikkontrolla l-bidu tal-punch).

Konfigurazzjoni tal-Mutur: 38 0 V4.4kW 4 POLES, il-kompressur tal-arja jeħtieġ li jkun mgħammar separatament. (Ir-rata tal-fluss hija 0. 5m3 / min; il-pressjoni hija 0.6MPa.)

2.3 Punching

Struttura: Jf 21-125, Punch Punch

Punching Machine: Il-korp tal-magna huwa wweldjat minn pjanċa tal-azzar, b'riġidità tajba u dehra sabiħa.

Punching Die: Ara t-Tabella 1 (il-materjal tad-die huwa CR12)

Konfigurazzjoni tal-Mutur: 380V11KW 4 POLES

Footboard li tifforma linja ta 'produzzjoni

2.4 Formazzjoni tal-Ospitanti

Passi li jiffurmaw: 16-il pass (roller)

Formazzjoni ta 'varjetajiet: Footboard b'forma ta' Ċ

Forma ta 'Formazzjoni: GY160, Tip ta' Archway tal-Ħadid Fid

Wisa 'massimu ta' l-għalf: inqas minn jew daqs 500mm

Ħxuna Massima tal-Materjal: 2mm

Roll Dijametru tax-Xafra: φ70mm

Roll Die Material: GCR15, Mkessaħ, HRC 58-62 Grad

Mutur tas-sewqan prinċipali: 18.5kW frekwenza varjabbli sewqan tal-mutur (bil-funzjoni tal-brejk). 380V 4 Pollakki.

2.5 Magna tal-Qtugħ

a. Forma: għeluq idrawliku u maqtugħ

b. Karatteristiċi strutturali: Il-magna tat-tqattigħ titqiegħed wara l-magna li tifforma,

It-tul huwa ffissat mill-encoder, u l-fibra hija ffissata. It-tul tal-qtugħ jista 'jkun issettjat minnek innifsek.

Konfigurazzjoni tal-Mutur tal-Pompa taż-Żejt: 5.5kW380V 4 POLES

C. Materjal tal-Qtugħ: CR12MOV

2.6 Tabella ta 'kwittanza

Struttura: Tip ta 'romblu, l-ebda qawwa

Magna li tifforma l-pedala

Sistema ta 'kontroll elettriku

- Il-linja kollha tadotta l-kontroll PLC, LCD touch screen, interface man-machine. Irrealizza l-interazzjoni bejn il-bniedem u l-PLC. L-operatur awtomatikament jgħaddi mill-programm SET (kontroll programmabbli) u jimmonitorja l-proċess ta 'kontroll, sabiex l-operatur ikun jista' jikkontrolla l-linja ta 'produzzjoni u jimmodifika l-parametri ta' kontroll, u jista 'jimmonitorja l-istatus operattiv tat-tagħmir, parametri operattivi u indikazzjonijiet ta' difetti f'ħin reali. It-tul tal-parti huwa ssettjat b'mod diġitali, u t-tul tal-parti jista 'jiġi aġġustat. Monitoraġġ f'ħin reali ta 'l-istatus operattiv tat-tagħmir u l-indikazzjoni tal-ħsarat.

- Hemm żewġ modi ta 'tħaddim: manwali u awtomatiku. B'funzjonijiet ta 'qlib manwali u awtomatiċi: Fl-istat manwali, tista' titħaddem bħala magna waħedha, li hija konvenjenti għall-manutenzjoni; Fl-istat awtomatiku, il-linja sħiħa ta 'produzzjoni timxi u tibda f'sekwenza; Il-linja kollha għandha buttuna ta 'waqfien ta' emerġenza, li hija faċli biex timmaniġġa inċidenti ta 'emerġenza u tiżgura s-sigurtà tat-tagħmir u l-operaturi.

- Hemm pannell ta 'operazzjoni manwali ħdejn il-magna biex tiffaċilita l-operat tal-ħaddiema.

- Il-funzjoni ta 'monitoraġġ tal-linja kollha: monitoraġġ f'ħin reali tal-istatus tal-operazzjoni tal-linja ta' produzzjoni biex tirrealizza l-monitoraġġ tal-istatus tal-produzzjoni ta 'kull stazzjon;
